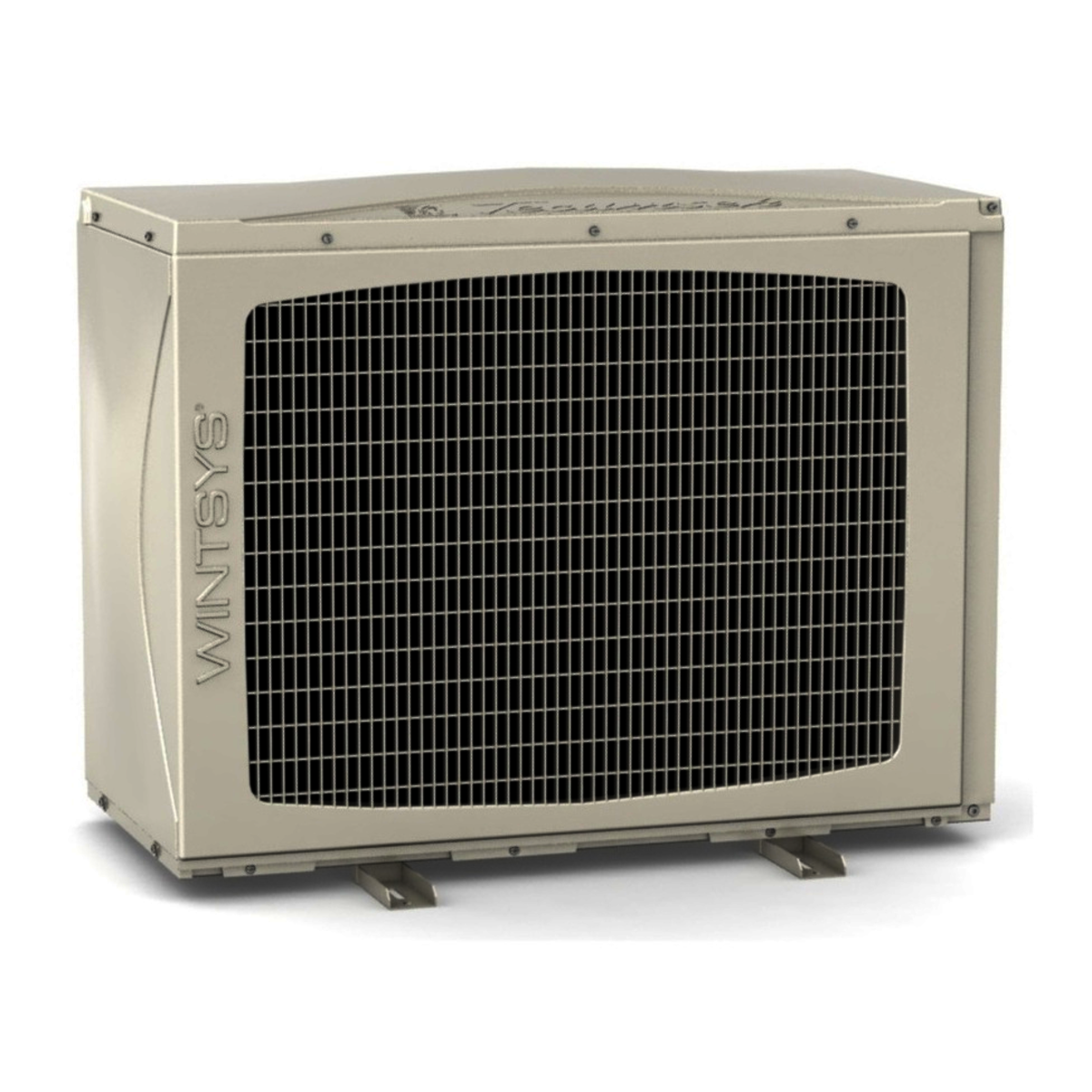

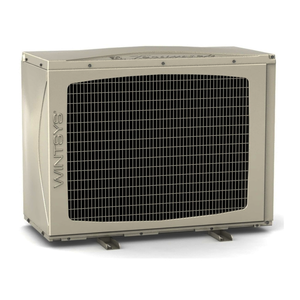

Groupe Wintsys WINAJ9510Z TZ 400V / Triphasé / 50hz
3 659,00 € HT / Pièce Connectez-vous pour voir son prix
Groupe hermétique Wintsys haute & moyenne pression
Marque :Tecumseh
Code article :110241
Modèle :WINAJ9510Z TZ
Page catalogue :
052
Details du produit Documentations
Groupes TECUMSEH WINTSYS® avec compresseurs hermétiques à pistons
- Application haute et moyenne pression R-452A/R-449A.
- Groupes de condensation "prêt à installer" avec carénage en ABS pour installation à l'extérieur.
- Equipement : compresseur hermétique pistons, réservoir, ligne liquide (voyant et filtre déshydrateur), résistance de carter, mini pressostats HP et BP, prise de pression pour variateur de vitesse, coffret électrique câblé avec contacteur compresseur et ventilo condenseur. Un sectionneur rotatif cadenassable permet d'isoler électriquement le groupe pour permettre les interventions en toute sécurité.
- Ventilateurs 230V/50Hz type AC.
- Application haute et moyenne pression R-452A/R-449A.
- Groupes de condensation "prêt à installer" avec carénage en ABS pour installation à l'extérieur.
- Equipement : compresseur hermétique pistons, réservoir, ligne liquide (voyant et filtre déshydrateur), résistance de carter, mini pressostats HP et BP, prise de pression pour variateur de vitesse, coffret électrique câblé avec contacteur compresseur et ventilo condenseur. Un sectionneur rotatif cadenassable permet d'isoler électriquement le groupe pour permettre les interventions en toute sécurité.
- Ventilateurs 230V/50Hz type AC.
Ce groupe permet un fonctionnement garanti avec des températures ambiantes jusqu'à +43°C.
Pour une sélection précise au point de fonctionnement souhaité, l'utilisation du logiciel TECUMSEH est recommandée.
Optimisez les performances de votre installation, en ajoutant un variateur de vitesse pressostatique P215PR-9200 (code 0406430) pour gérer la condensation.
Spécifications Techniques
Type de groupe de condensation
A air carrossé
Réfrigérant
R452A - R449A
Application
Haute pression
Technologie de compresseur
Hermétique à piston
Type de tension
Triphasé
Plage d'application
-25°C à +15°C
Tension
400 / 3 / 50
Cylindrée
18.3cm³
Tension
400V
Puissance frigorifique @ -10°C
1585W
Intensité maximale
4.1A
Diamètre aspiration ODF
5/8"
Diamètre liquide ODF
3/8"
Nombre de ventilateurs condenseur
1
Diamètre de l'hélice condenseur
360mm
Débit d'air condenseur
1650 m³/h
Type de Ventilateur
AC
Dimensions (longueur x largeur x hauteur)
654 x 942 x 710mm
Poids
63kg
Type de montage
Réservoir
Taille de carénage
S
Puissances
Détails
Puissances indiquées pour température ambiante +32°C, surchauffe des gaz aspirés +10K, sous refroidissement 3K.
R-452A & R-449A température moyenne.
R-452A & R-449A température moyenne.
Température
-10ºC
-5ºC
0ºC
5°C
R-452A
R-449A
1585W
1523W
1947W
1880W
2362W
2291W
2832W
2761W
Documentations
Téléchargez la documentation du produit
Documentation techique des groupes Wintsys
Schemas electriques Wintsys 366400
Declaration d'incorporation des groupes de condensation
Notice d'installation Wintsys
Certificat de conformite DESP et Basse Tension des groupes de condensation
Pieces detachees Wintsys
Documentation technico commerciale des groupes Wintsys
